O βιομηχανικός σχεδιασμός μέσα από το γίνεται πιο προσιτός από ποτέ!
-
Η ομάδα της mech|engineers με την πολυετή πείρα στον μηχανολογικό σχεδιασμό γνωρίζοντας τις ανάγκες της Ελληνικής βιομηχανίας, επέλεξε το T-FLEX CAD για την μηχανολογική σχεδίαση και τις μελέτες των κατασκευών.
Το T-FLEX CAD είναι ένα σύγχρονο πρόγραμμα παραμετρικής σχεδίασης 3D & 2D και αποτελεί τον πυρήνα της πλατφόρμας που προσφέρει η Τop Systems. Επιλέγοντας το για βασικό πρόγραμμα σχεδίασης είναι σίγουρο ότι θα καλύψει και τους πιο απαιτητικούς μηχανικούς σχεδίασης. -
Ποια είναι η Top Systems
Η Top Systems ιδρύθηκε το 1989, η πρώτη επίσημη έκδοση λογισμικού έγινε το 1992 με το T-FLEX CAD 2.0, κυριαρχώντας την Ρωσία. Το 1999 με την προσάρτηση του Parasolid πυρήνα της Siemens, άρχισε να γίνεται δημοφιλές σε Ευρώπη και Αμερική. Η εταιρεία μας από το 2019 έχει την αποκλειστική διάθεση και υποστήριξη σε Ελλάδα και Κύπρο. -
Δυνατότητες του T-FLEX CAD Το λογισμικό T-FLEX CAD, προσφέρει μια υπέρ πλήρη έκδοση, χωρίς κρυφά πακέτα και χρεώσεις.
Πιο αναλυτικά, οι δυνατότητες σχεδίασης που μπορούν να χρησιμοποιηθούν είναι : -
Σχεδίαση στερεών (Solid Modeling )
Τα εξαιρετικά καινοτόμα εργαλεία μοντελοποίησης επιτρέπουν στους σχεδιαστές να δημιουργούν γρήγορα γεωμετρίες και να προσθέτουν εύκολα κοινά μηχανικά χαρακτηριστικά όπως τρύπες, φιλέτα, σπειρώματα, κωνικότητες καθώς και πιο πολύπλοκα χαρακτηριστικά
-

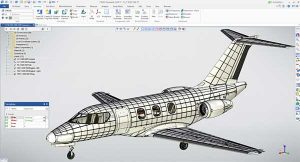

Σχεδίαση σύνθετων επιφανειών (Surface Modeling )
Με αυτόν τον τρόπο σχεδίασης και την ολοκληρωμένη σειρά εργαλείων του T-FLEX CAD για τις επιφάνειες μπορούμε να αντιμετωπίσουμε σχεδιαστικά και τις πιο απαιτητικές γεωμετρίες ελεύθερης- οργανικής μορφής που συνήθως συναντάμε στα καταναλωτικά προϊόντα, στα πλαστικά, στα καλούπια κτλ. Εδώ ο χρήστης μπορεί να αξιοποιήσει το υβριδικό περιβάλλον σχεδιασμού εκμεταλλευόμενος την ταχύτητα του σχεδιασμού με στερεά (Solid modelling) και την λεπτομέρεια που μπορεί να προσδώσει ανά επιφάνεια μέσω του σχεδιασμού Surface modelling.
-
Σχεδίαση εξαρτημάτων από λαμαρίνα ( Sheet Metal )
Το T-FLEX CAD παρέχει ένα σύνολο εντολών προσαρμοσμένων για την αποτελεσματική κατασκευή εξαρτημάτων από λαμαρίνα. Εδώ ο χρήστης μπορεί να σχεδιάζει το τελικό μοντέλο και να υπολογίζεται αυτόματα, με τους σωστούς λόγους παραμόρφωσης, το ανάπτυγμά που θα πρέπει να «κόψει» αλλά και η θέση του κάθε στραντζαρίσματος. -

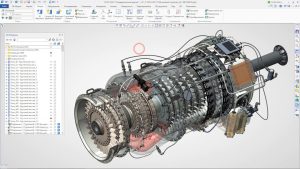

Συναρμολόγηση εξαρτημάτων ( Assembly )
Μπορείτε να δημιουργήσετε συναρμολογήματα που αποτελούνται από δύο εξαρτήματα έως πολλές χιλιάδες μιας και διαχειρίζεται πολύ αποδοτικά τις κατασκευές σας ακόμα και σε συμβατικούς υπολογιστές σχεδίασης. Το T-FLEX CAD μπορεί να προσομοιώσει την πραγματική κίνηση και τη μηχανική αλληλεπίδραση μεταξύ στερεών που σας επιτρέπουν να αποφύγετε πιθανά ελαττώματα σχεδιασμού. -

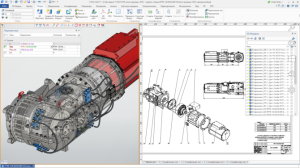

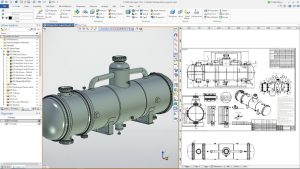

Κατασκευαστικά Σχέδια
Με το T-FLEX CAD μπορείτε να δημιουργήσετε κατασκευαστικά σχέδια εισάγοντας τις απαραίτητες όψεις και τομές συμπεριλαμβανομένων διαστάσεων, ανοχών, κειμένου και σημειώσεων σχεδίασης. Το αποτέλεσμα μπορεί να είναι πλήρως αυτόματο, έτσι ώστε το κύριο σχέδιο να μην απαιτεί καμία επεξεργασία καθώς γίνονται αλλαγές. -
Σχεδίαση σωληνώσεων και αεραγωγών ( Piping – Vent )
Το T-FLEX CAD περιλαμβάνει εργαλεία σχεδιασμού που αυτοματοποιούν τη σχεδίαση δρομολογημένων συστημάτων. Επιταχύνει τη διαδικασία δρομολόγησης σωλήνων, σωλήνων εξαερισμού, ηλεκτρικών αγωγών και καλωδιώσεων σε διάφορους βιομηχανικούς κατασκευαστικούς τομείς. Εδώ να σημειωθεί η πλήρης βιβλιοθήκη έτοιμων στοιχείων σε όλες τις νόρμες τυποποίησης (ISO, DIN, BSA κτλ). -
Λίστα υλικών (ΒΟΜ) Το T-FLEX CAD
μπορεί να δημιουργήσει και να ενημερώσει μία πλήρη λίστα υλικών και εξαρτημάτων ταχύτερα σε σχέση με τον χρόνο που απαιτείται από τις παραδοσιακές μεθόδους. Οι ποσότητες τμημάτων διατηρούνται πάντα ενημερωμένες ακόμα και όταν υπάρξουν αλλαγές στη συναρμολόγηση (αφαίρεση ενός τμήματος, για παράδειγμα), επομένως ο πίνακας BOM ενημερώνεται αυτόματα. Η μορφή και οι ιδιότητες της λίστας (επικεφαλίδες στηλών, ταξινόμηση, μπλοκ τίτλου κ.λπ.) αποθηκεύονται και είναι πλήρως προσαρμόσιμες. -

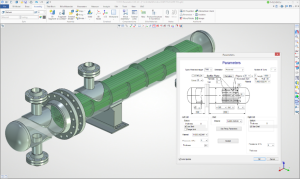

Αυτοματοποίηση σχεδίων και δημιουργία του δικού μας “CAD”
Αν έχουμε επαναλαμβανόμενες κατασκευές μπορούμε να τις αυτοματοποιήσουμε και να δημιουργήσουμε το δικό μας πρόγραμμα μέσα στο T-FLEX CAD , το οποίο θα παράγει τα σχέδια αυτά. Έτσι μέσα από ένα εύκολο στη χρήση περιβάλλον, εισάγουμε τα δεδομένα και τα χαρακτηριστικά του προϊόντος- κατασκευής. Στην συνέχεια παράγονται αυτόματα τα 3D και 2D σχέδια με τις λίστες υλικών τους. Το δικό μας πρόγραμμα “CAD” αυτό θα μπορεί να το χειριστεί οποιοσδήποτε, χωρίς ιδιαιτέρες γνώσεις σχεδίασης. -

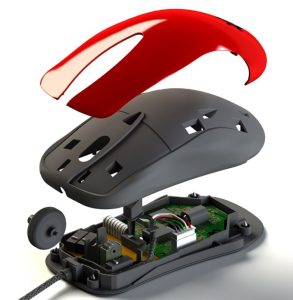

Φωτορεαλισμός (rendering),
Απεικονίστε τα μοντέλα σας, σαν να έχουν κατασκευαστεί. Φτιάξτε τους καταλόγους σας, διαφημίστε τα προϊόντα σας ή δείξτε στον πελάτη το προϊόν του με ρεαλισμό. Το T-FLEX CAD μας παρέχει τρείς διαφορετικές τεχνολογίες για φωτορεαλισμό και χρησιμοποιεί τον επεξεργαστή, την κάρτα γραφικών και POV-Ray. -
Cad Data Import Tο T-FLEX CAD
μπορεί να ανοίξει άμεσα και να επεξεργαστεί αρχεία από όλα τα cad συστήματα της αγοράς. όπως Siemens NX, Solidedge, Catia, Creo,Solidworks, Pro/Engineer, I-Deas, Inventor, Autocad, Revit, Parasolid, Acis, Step, Iges, Jt, κτλ.
- Οι δυνατότητες του T-FLEX CAD δεν σταματούν εκεί, η Top Systems διαθέτει πρόσθετες εφαρμογές για κάθε ανάγκη και απαίτηση του σχεδιαστή όπως :
-

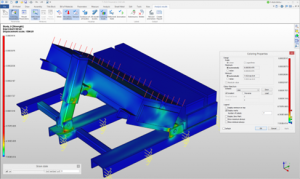

To T-FLEX Analysis
προσφέρει ένα ευρύ φάσμα από πανίσχυρα εργαλεία που βοηθούν τους μηχανικούς να εκτελέσουν εικονικά πειράματα για να αναλύσουν και να προβλέψουν τη συμπεριφορά της κατασκευής κάτω από διάφορες συνθήκες φόρτισης, βοηθώντας τους να βελτιώσουν τη ποιότητα των κατασκευών, να αποφύγουν τα λάθη, να μειώσουν τα κόστη και το χρόνο διάθεσης του προϊόντος στην αγορά. -
Το T-FLEX Dynamics ,
είναι μια πρόσθετη εφαρμογή για κινηματική ανάλυση του τρισδιάστατου σχεδίου μέσα στο περιβάλλον του T-FLEX CAD. Αφορά μηχανικούς και σχεδιαστές που ενδιαφέρονται να κατανοήσουν και να επιβεβαιώσουν τη λειτουργία των συναρμολογημάτων τους πριν τη κατασκευή -
Το T-FLEX Electrical
είναι μια νέα πρόσθετη εφαρμογή για το T-FLEX CAD η οποία παρέχει ένα ευρύ φάσμα εργαλείων για την ανάπτυξη ηλεκτρολογικών συστημάτων όπως: κατασκευή δισδιάστατων κυκλωμάτων, μετατροπή αυτών σε 3d μοντέλα, δημιουργία μονόκλωνων και πολύκλωνων καλωδίων, δημιουργία καλωδίωσης και δημιουργία λίστας υλικών. -
Το T-FLEX Nesting ,
είναι μια πρόσθετη εφαρμογή για το T-FLEX CAD σχεδιασμένη να αυτοματοποιεί το nesting των εξαρτημάτων από λαμαρίνα ή ξύλο για διάφορους τύπους κοπής. Με ακρίβεια και ταχύτητα υπολογίζει το nesting των εξαρτημάτων με τέτοιο τρόπο ώστε να μειώνει τα ρετάλια Το Nesting εξάγεται ως αρχείο T-FLEX CAD και μπορεί να χρησιμοποιηθεί για το προγραμματισμό των μηχανών CNC. -
Το T-FLEX CAM
είναι ένα πλήρως ενσωματωμένο πρόσθετο λογισμικό μέσα στο T-FLEX CAD για τη παραγωγή προγραμμάτων NC , επαλήθευση διαδρομής κοπτικού εργαλείου και προσομοίωση εργαλειομηχανής με αφαίρεση υλικού. -
Το T-FLEX VR,
επιτρέπει στο χρήστη να περιηγηθεί εικονικά μέσα στη κατασκευή που έχει δημιουργήσει σαν να έχει ήδη κατασκευαστεί! Τα 3D μοντέλα δεν απαιτούν καμία ειδική επεξεργασία για να χρησιμοποιηθούν ως αρχεία εικονικής πραγματικότητας. Η εφαρμογή λειτουργεί με HMDs : HTC Vive, HTC Vive PRO, Oculus Rift και άλλες συσκευές που χρησιμοποιούν OpenVR λογισμικο -
To T-FLEX DOCS,
είναι η λύση διαχείρισης μηχανικής διαδικασίας που σας επιτρέπει να ενσωματώσετε τις μηχανικές σας ομάδες συνδυάζοντας τα σχέδια προϊόντων σε ένα σύστημα διαχείρισης δεδομένων προϊόντος (PDM). Μπορείτε να καταγράψετε, να διαχειριστείτε και να συγχρονίσετε δεδομένα σχεδιασμού προϊόντων από διάφορα μεγάλα συστήματα CAD και, στη συνέχεια, να αυτοματοποιήσετε τις διαδικασίες αλλαγής μηχανικής, επικύρωσης και έγκρισης. Με το DOCS μειώνονται τα σφάλματα και αυξάνεται η παραγωγικότητα σας.
